我校资材学院博士生在Communications Materials发表多主元合金体系最新研究成果

近日，我校在多主元合金长期热稳定性研究方面取得新进展，相关成果以“Nanoscale structural evolution accompanying mechanical degradation in an annealed AlFeNiCoCrCu complex-concentrated alloy”为题，发表于Nature Portfolio旗下材料领域国际期刊Communications Materials（JCR一区，影响因子9.1）。资材学院博士生姚惠文为论文第一作者，高秋志教授为通讯作者，东北大学为第一完成单位。

多主元合金的长期稳定性通常与其相组成和组织形貌密切相关，但宏观组织的稳定并不意味着力学性能能够持续保持。研究团队围绕AlFeNiCoCrCu多主元合金长期退火过程中的结构演化与力学性能变化开展研究，揭示了宏观组织相对稳定条件下纳米尺度结构演化与力学性能退化之间的关联。研究团队发现，经过长期退火后，合金整体相组成和层片组织变化有限，而强度和塑性明显下降，表明其组织形貌稳定性与力学稳定性之间存在明显差异。

该研究将多尺度实验表征与原子模拟相结合，进一步解析了不同纳米结构状态下的应变分布和位错响应，从原子尺度深化了对多主元合金长期热稳定性及力学退化行为的认识，并为高温服役的多组元合金的成分设计、热处理优化及长期稳定性评价提供指导。

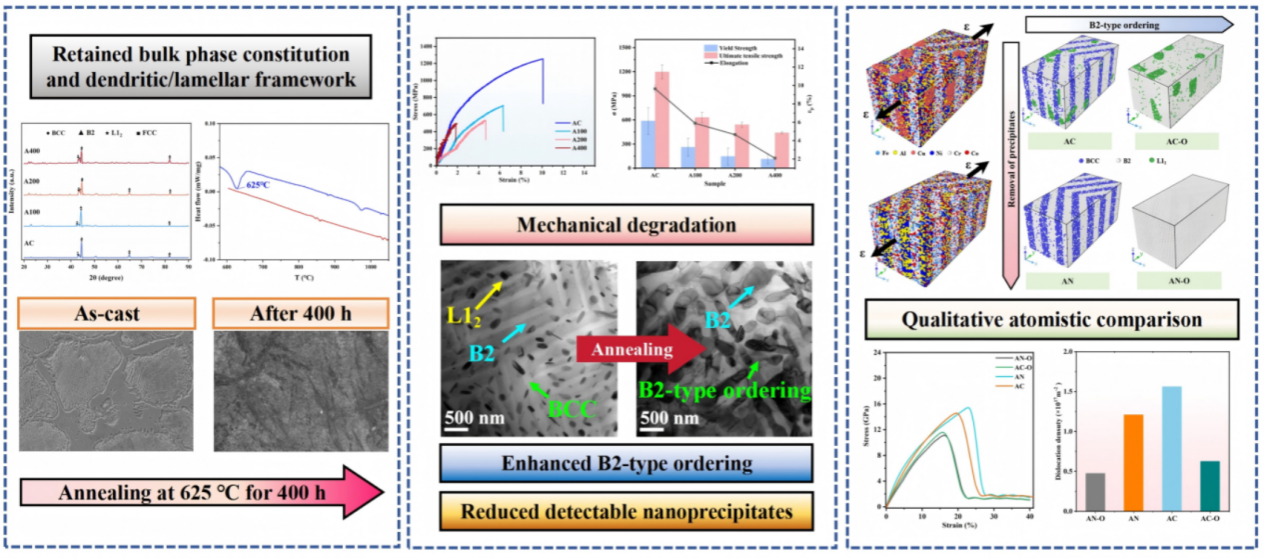

图 AlFeNiCoCrCu多主元合金长期退火过程中的结构演化、力学性能变化及原子尺度响应机制梳理图

下一条：东北大学召开2026年暑期战略研讨会

【关闭】
